上海軒儀：漆膜熱轉(zhuǎn)印前等離子表面處理案例

從客戶那了解到，很多帶漆膜的產(chǎn)品，再熱轉(zhuǎn)印時，如果直接印刷，印刷上去的LOGO等信息容易被擦掉，現(xiàn)在我司做了一次關(guān)于漆膜的等離子表面處理實(shí)驗(yàn)，經(jīng)檢測，漆膜表面的張力、附著力、親水性都有效的提高。

下面開始寫下我做的試驗(yàn)—漆膜熱轉(zhuǎn)印前等離子表面處理：

1.       產(chǎn)品名稱：帶漆膜的產(chǎn)品，本次實(shí)驗(yàn)道具采用帶漆膜的保溫杯；

2.       客戶要求：需要證明等離子表面處理設(shè)備對漆膜上熱轉(zhuǎn)印有效果；

3.       使用機(jī)型： PM-G13A機(jī)型，50-55mm處理寬度，最大功率850W；

           PM-G13A等離子表面處理機(jī)的產(chǎn)品介紹網(wǎng)址：http://www.ekghosnbs.com.cn/product/html/210.html

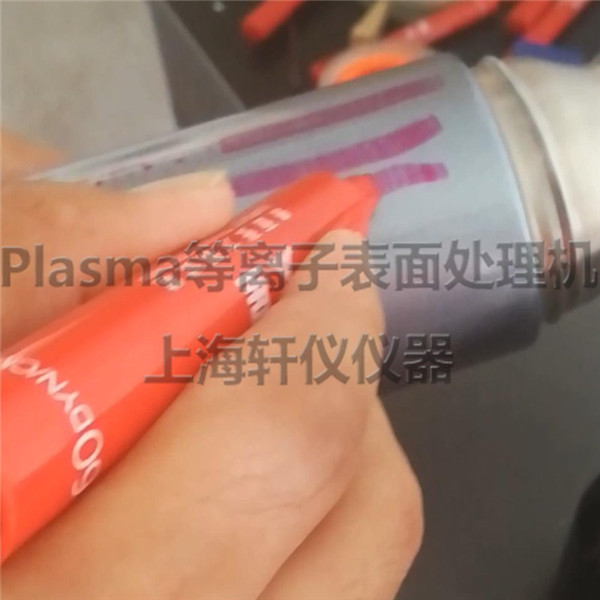

4.     產(chǎn)品處理前的達(dá)因值檢測，使用達(dá)因筆檢測，未到36達(dá)因值；

5.       處理方法：

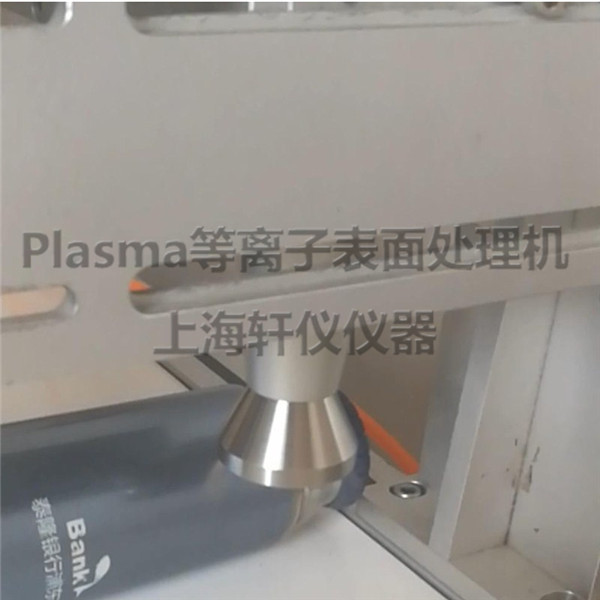

接將保溫杯放在傳送帶上，調(diào)整設(shè)備的功率、噴嘴距離保溫杯的距離和傳送帶的速度。

6.       案例總結(jié)：

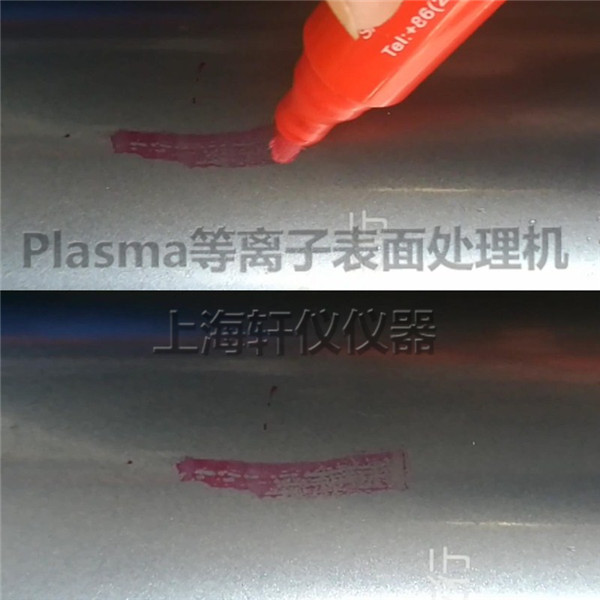

PM-G13A機(jī)型，處理后，表面張力值從32/34（30可以畫上，36達(dá)因筆收縮），提高到60達(dá)因值；

個人針對這次漆膜上熱轉(zhuǎn)印案例的實(shí)驗(yàn)總結(jié)：

1.   帶漆膜的產(chǎn)品，等離子表面處理前達(dá)因值32/34，經(jīng)過等離子表面處理后，達(dá)因值可以達(dá)到60，有效的提高了表面張力，增加親水性，改善附著力；

2.   產(chǎn)品在空氣中放置24小時，再次用達(dá)因筆測試，測試結(jié)果令人欣慰，達(dá)因值還保持60達(dá)因值

3.   表面張力提高、或者說表面附著力提高，對于熱轉(zhuǎn)印的效果一定會有所改善。

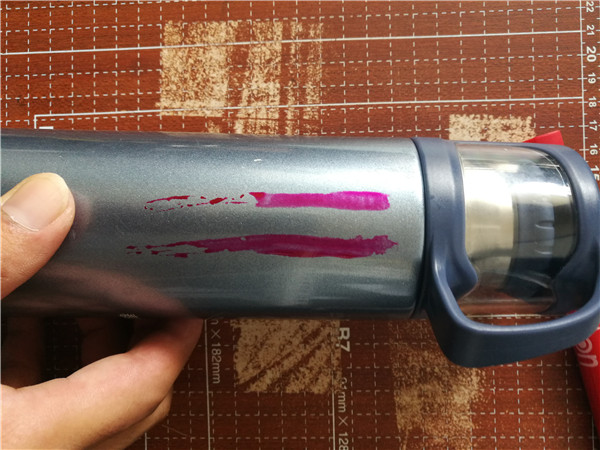

4.  在等離子表面處理后，放置在空氣中24H，使用達(dá)因筆測試，衰減程度很低，還是60達(dá)因值，請參考下圖：

有需要做實(shí)驗(yàn)的朋友，可以聯(lián)系我，我這邊會盡量幫助各位做出你想要的試驗(yàn)，但是需要你們郵寄樣品給我，其他事情，我這邊盡量去搞定。歡迎各位前來我司當(dāng)面試驗(yàn)。

最后，打下廣告：

我司提供各種等離子設(shè)備，我司官網(wǎng)：www.ekghosnbs.com.cn

產(chǎn)品可以非標(biāo)，且會滿足客戶的各種處理需求。

有需要等離子設(shè)備的，真空的等離子清洗機(jī)、常壓等離子表面處理機(jī)、寬幅等整理表面處理機(jī)、線型等離子表面處理機(jī)、低溫等離子表面處理機(jī)都可以聯(lián)系我司。

本文編輯于http://www.ekghosnbs.com.cn
